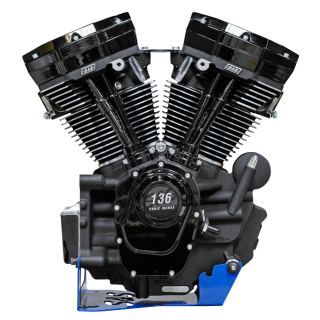

Die nächste Generation bewährter Performance für Ihre Milwaukee Eight Softail ab Baujahr 2018: der MK136B Motor. Dies ist der neueste, komplett einbaufertige Motor, für den S&S bekannt ist. S&S kombiniert für diese Motoren die Kurbelgehäuse der MKB-Serie mit 136" Zylindern sowie Kurbelwelle und High-Flow Zylinderköpfe mit +1mm grösseren Ventile sowie Ventilfedern für 0,605" Hub Federn.
Merkmale und Vorteile:
● High-Flow Zylinderköpfe mit hochwertigen Ventilen, Ventilführungen, Sitzen, Federn und Dichtungen
● +1mm grössere Einlass und Auslassventile, 0,030" länger als serienmäßig für eine verbesserte Ventiltriebgeometrie
● Ventilfedern für einen maximalen Ventilhub von 0.605"
● 136CI (2229ccm) Hubraum
● Zylinderköpfe aus einer hochfesten Aluminiumlegierung für erhöhte Stabilität bei hohen Temperaturen
● Vergrößerter Kühlkanal um die Auslasssitze
● Exklusive S&S Entlüftungsgehäuse, Hochleistungsölpumpe, Nockenwellenträgerplatte, hochwertige Stößel und Stößelmanschetten
● Geschmiedete Kolben
● Nockenwellenrad und Kipphebelgehäusedeckel aus Billet Aluminium
● S&S 475 oder 550 zahnradgetriebene Nockenwelle
● Kettenradwellen Distanzstück im Lieferumfang enthalten
● Champion Zündkerzen
● Behält die serienmäßige Motorhöhe
● Inklusive Nockenwellendeckel Emblem
● Pulverbeschichtung in Werksausführung Finish
● Enorme Hubraumerweiterung bedeutet enorme Leistungssteigerung
● Patentierte 2-fach Kolbenbodenkühldüsen
● Präzisionsgefertigter Ölabstreifer
● Vergrößerte Ölwanne
● Konturierter Ölboden ermöglicht einfaches Abfließen des Öls in die Ölwanne
